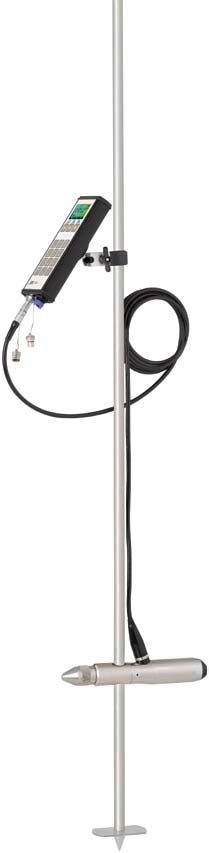

OTT ADC便携式超声波多普勒流量计 |
|
技术特点
● 集成压力单元可直接测量水深及底床形状、浅水中也可使用
● 自动测流向导软件可以很方便进行野外使用
● 全中文操作
● 低流阻的高效探头
● 完美测量探头正前方的流速

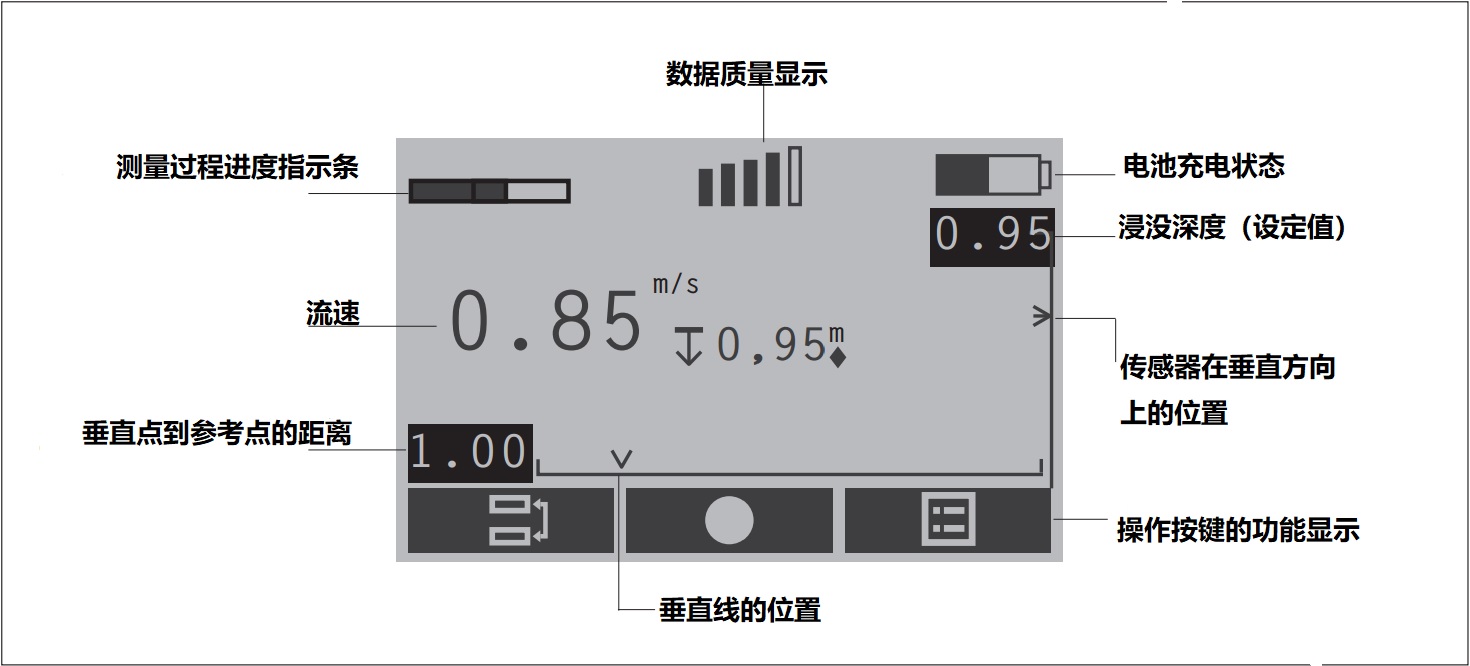

● 小巧轻便的手持终端,并带有键盘接口和图形显示界面
● 可显示实时数据及流速分布曲线
● 自带质控功能以便实现精确测量
● 4MB内存
● 中文数据后处理软件,用于数据回顾和处理
● 内置多种标准流速测量方法及流量计算方法
● 自动根据国际标准计算流量
● 不同的数据导出接口
● 可充电电池组，连续使用超过20小时
流速测量
OTT ADC便携式超声波流量计采用两束超声波声速进行测流。传感器发出一组
包含30个脉冲的超声波，接触到水体中的悬浮颗粒(如：悬浮物质、浮游生物
或气泡)后被反射回来。 DSP系统接收到的回波波形随颗粒的大小和形状的不
同而不同。
测量阶段中， DSP 处理器会检测回波信号的偏差，通过回波波形与原始波形
的相位差来计算颗粒物的运动速度，将颗粒物运动速度平均处理后即为水流的
流速。
传感器测量探头前方10 cm 处的流速值。
水深测量
OTTADC 内置压力传感器，用于测量水底位置及提示正确的测流深度。测量水
深范围为0—5m。
流量计算
测量测到的流速值以标准方法计算为垂线平均流速。仪器利用该平均流速及
测量得到的垂线深度并分别计算垂线间流量，最后累加为断面流量。
平均流速的计算方式和流量的计算方式均遵循相应标准(如ISo748)。
应用范围
天然河道、中小型明渠、各种适合手持涉水测流及桥上测流的场合、使用传统机械式点流速仪的场合 |
|
OTT ADC便携式超声波多普勒流量计 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| |
| |
| |
| |
| |
| |
|
技术参数
流速测量
范围： -0.2mls - 2.5m/s
精度： ±1%测量值或±0.25cm/s
分辨率： 0.001m/s
测流范围
离探头的距离： 10cm
直径： 每声束1cm
测流段长度： 5cm
温度传感器：
量程： -5 - 35℃
精度： ±0.5℃
分辨率： 0.1℃
声波强度
频率： 6MHz
分辨率： 1单位
动态范围： 50dB
内存： 4M
压力传感器：
量程： 0 - 5m
分辨率： 0.01%FS
精度： ±0.1%FS
最大过载： 1.5倍量程
其他参数：
手持终端可实时查看数据及图形曲线,全中文操作
中文数据后处理软件
供电： 内置可充电电池,充满电使用时间20小时以上
电缆长度： 2.5、6、10米可选
操作温度： -20 - 60℃
通讯接口： USB
探头重量： 空气中800g,水中200g
探头尺寸： 直径40mm,长度14.5mm |
 |
|
|
|
|
|
|
|
|
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
订货指南 |
| |
OTT ADC便携式超声波流量计 |
| |
10.500.001.9.0(3R)：含主机、手持终端、PC连接电缆、操作软件、充电器、10米电缆 |
| |
16.000.128.9.2： 3米手持支架 |
| |
|
|
