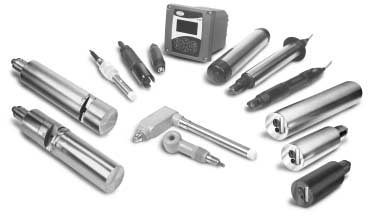

GLI3400系列高性能电导率探头及其数字化探头 |
|
|
典型应用 |
|
|
GLI3400系列电导传感器在超纯水到锅炉水的任何监测范围，不同的温度，以及其他苛刻环境中，都能达到极高的测 |
|
量准确度。 |
|
特性和优点 |
|
● 每个传感器都经过测试获得其四位数电极常数 |
|
● 电极常数和GLI的DRY-CAL校准方法一起使用，可确保很高的准确度 |
|
● 传感器安装方式：压紧安装式、非金属通用式、锅炉/冷凝式和卫生型法兰式 |
|
● 多种探头材料，可以应对各种恶劣环境 |
|
● 很高的温度相应特性 |
|
校准方法 |
|
电导率测量电极采用DRY-CAL校准方法进行校准，解决了电导率或温度处于极限值时候的校正问题。每个传感器出厂 |
|
|
时进行了电导斜率测量和温度偏移量测量。每个传感器都标有其出厂校准数据。操作人员只需在安装时输入校准数据 |
|
|
— 电极就可以正常工作了。 |
|
|
技术指标 |
|
|
| 测量范围：最大0-2,000,000μS/cm，具体量程由电极常数确定。 |
| 电极常数 |
电导率(μS/cm) |
电阻率(兆欧母) |
其他参数 |
| 0.05 |
0-100 |
0.002-20 |
温度范围： |
-20 — +200℃ |
| 0.5 |
0-1000 |
0.001-20 |
最大流速： |
3m/s |
| 1 |
0-2000 |
不适用 |
压力范围： |
在200℃时，为100psig |
| 5 |
0-10000 |
不适用 |
准确度： |
读数的±10% |
| 10 |
0-200000 |
不使用 |
探头重量： |
0.45Kg |
|
|
|
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
| |
GLI3400系列电导率探头有四种型号的产品，分别适用于不同应用场合 |
|
| |
| |
3422系列压合探头 |
3433系列通用探头 |
3444系列高温型探头 |
3455系列卫生型探头 |
| 材质 |
钛 |
石墨 |
钛或316不锈钢 |
316不锈钢 |
| 应用 |
超纯水、去离子水 |
地表水 |
锅炉水、冷凝水 |
制药、卫生、食品行业用水 |
| |
|
|
|
| 安装 |
流通式或插入式 |
插入式或沉入式 |
插入式 |
插入式法兰安装 |
|
|
| |
|
| |
|
| |
|
|
|
|
|
|
|
|
订购指南
|
以下是常用电导率探头的订货资料
|
3422A1A20 |
3422电导率探头，20fts电缆，电极常数0.05 |
3422B4A20 |
3422电导率探头，20fts电缆，电极常数0.5 |
3422C4A20 |
3422电导率探头，20fts电缆，电极常数1.0 |
3422D4A20 |
3422电导率探头，20fts电缆，电极常数5.0 |
3422E4A20 |
3422电导率探头，20fts电缆，电极常数10 |
3433B8A20 |
3433通用性电导率探头，20fts电缆，电极常数0.5 |
3433E8A20 |
3433通用性电导率探头，20fts电缆，电极常数10 |
3444B8A20 |
3433高温型电导率探头，20fts电缆，电极常数0.5 |
3444E8A20 |
3433高温性电导率探头，20fts电缆，电极常数10 |
3455A6A20 |
3455卫生型电导率探头，20fts电缆，电极常数0.5，带卫生型1-1/2"法兰 |
3455E6A20 |
3433卫生型电导率探头，20fts电缆，电极常数10，带卫生型1-1/2"法兰 |
|
|
|
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
数字化3400系列高性能电导率传感器 |
|
|
HACH的数字化3400系列电导率传感器，与SC100或SC1000通用数字控制器任意连接。安装时，只 |
|
|
需将任意一个数字化的传感器插入SC100或SC1000控制器，即可被控制器自动识别，实现了真正 |
|
|
的“即插即用”。免除了复杂的接线及设定程序的工作。 |
|
|
3422sc数字压合传感器 应用请参考模拟信号传感器 |
|
|
所有数字压合传感器(材质为钛)均包括数字化电极和7米电缆。但仅应用于各种插入式传感器的 |
|
|
应用。浸没式传感器的应用仍需要选择3422模拟信号传感器。 |
|
|
| 订货号 |
传感器常数 |
压合接头类型 |
| D3422A1 |
0.05 |
1/2" NPT PVDF |
| D3422A2 |
0.05 |
1/2" NPT PVDF |
| D3422B3 |
0.5 |
3/4" NPT PVDF |
| D3422C3 |
1.0 |
3/4" NPT PVDF |
| D3422D3 |
5.0 |
3/4" NPT PVDF |
| D3422E3 |
10 |
3/4" NPT PVDF |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3433sc数字通用型传感器 应用请参考3433模拟信号传感器 |
|
|
3433数字通用型传感器包括石墨电极、6米电缆线、数字转换头和1米延长电缆。 |
|
|
| 订货号 |
传感器常数 |
接头类型 |
对应模拟信号传感器 |
| D3433B8 |
0.5 |
3/4" NPT Ryton |
3433B8A |
| D3433D8 |
10 |
3/4" NPT Ryton |
3433E8A |
|
|
|
|
|
|
|
|
3444sc数字锅炉水/冷凝水型传感器 应用请参考3444模拟信号传感器 |
|
|
3433数字锅炉水/冷凝水型传感器包括316SS电极、6米电缆线、数字转换头和1米延长电缆。 |
|
|
| 订货号 |
传感器常数 |
接头类型 |
对应模拟信号传感器 |
| D3444B8 |
0.5 |
3/4" NPT 316SS |
3444B8A |
| D3444D8 |
5.0 |
3/4" NPT 316SS |
3444E8A |
|
|
|
|
|
|
|
|
|
3455sc数字卫生型传感器 应用请参考3455模拟信号传感器 |
|
|
34数字锅炉水/冷凝水型传感器包括316SS电极、6米电缆线、数字转换头和1米延长电缆。 |
|
|
| 订货号 |
传感器常数 |
接头类型 |
对应模拟信号传感器 |
| D3455A6 |
0.05 |
1/2"法兰 卫生型 |
3455A6A |
| D3455C7 |
1.0 |
2"法兰 卫生型 |
3455C7A |
| D3455E7 |
10 |
2"法兰 卫生型 |
3455E7A |
|
|
|
|
|
|
|
|
|
|
|
|
|
